Značajke epoksidne čahure

Epoksidna čahura za transformator ima visoku temperaturu primjene. Sve čahure imaju raspon radnih temperatura od -40~ 130C. To je vrlo važno za transformatore koji su služili u vrlo hladnom području i vrlo vrućem području. Također je vrlo važno, posebno za transformatore za proizvodnju solarne energije/vjetra koji obično podnose jaku struju u sunčano vruće podne i trpe vrlo hladno vrijeme u hladnoj noći. U tim ekstremnim uvjetima, epoksidna čahura pokazala se vrlo dobro. Epoksidna čahura za transformator ima visoka temperatura primjene. Sve čahure imaju raspon radnih temperatura od -40~ 130C. To je vrlo važno za transformatore koji su služili u vrlo hladnom području i vrlo vrućem području. Također je vrlo važno, posebno za transformatore za proizvodnju solarne energije/vjetra koji obično podnose jaku struju u sunčano vruće podne i trpe vrlo hladno vrijeme u hladnoj noći.

Visoke performanse Visoke performanse:

Postavili smo izvrsnu opremu za injektiranje kako bismo osigurali da unutar izolacijskog tijela nema pora.
Imamo učinkovitu ispitnu opremu i postupak ispitivanja za epoksidne čahure za transformator. Svaka čahura mora biti ispitana prije nego što se završi u tvornici.
Imamo posebnu tehniku obrade sučelja (kaže se DIT) za površinsku obradu klina čahure kako bismo osigurali da čahura ne bi trebala procuriti tijekom dugotrajne upotrebe. Naš je postavio izvrsnu opremu za injektiranje kako bi se osiguralo da unutar izolacijskog tijela nema pora.
Imamo učinkovitu ispitnu opremu i postupak ispitivanja za epoksidne čahure za transformator. Svaka čahura mora biti ispitana prije nego što se završi u tvornici.
Imamo posebnu tehniku obrade sučelja (kaže se DIT) za površinsku obradu klina čahure kako bismo osigurali da čahura ne bi trebala curiti tijekom dugotrajne upotrebe.

Rigorozan test Rigorozan test:

Ginte epoksidne čahure prošle su mnoge testove, prema IEC60137.
●Dielektrična ispitivanja
Osnovni test razine impulsa: za klasu od 1,2 kV impulsni napon je 30kV (puni val), a za klasu 2,5 kV, impulsni napon je 45KV (puni val); Ispitivanje otpornosti na visoki napon 50Hz & 60Hz: za Klasa 1,2 kV, ispitni napon je 10 kV/1 min., za klasu 2,5 KV, ispitni napon je 2,0 KV/ 1 min.
●Ispitivanja mehaničkog ojačanja
Ispitivanje curenja,

Ispitivanje svornjaka,

Ispitivanje čvrstoće momenta zavrtnja,
Ispitivanje konzole,

Ispitivanje momenta prirubnice.
●Test utjecaja na okoliš
Uključuje ispitivanje toplinskog ciklusa. Ispitani temperaturni raspon je -40~130C, može izdržati 20 ciklusa.
Sva projektna ispitivanja izvode se prema zahtjevu kupca ili prema dogovoru između nas i kupca.
Imamo kopije izvješća o ispitivanju za referencu na zahtjev kupca.

BILJEŠKA:

Sve epoksidne čahure za transformator isporučuju se s jednim komadom AL stezaljke.
Postoje brtvene brtve izrađene od NBR i HNBR za odabir kupca.
Troškovi brtvene brtve obično nisu uključeni u ponudu, osim ako to kupac ne traži. NAPOMENA
Sve epoksidne čahure za transformator isporučuju se s jednim komadom AL stezaljke.
Postoje brtvene brtve izrađene od NBR i HNBR za odabir kupca.
Troškovi brtvene brtve obično nisu uključeni u ponudu osim ako to kupac ne traži.

2A serija epoksidne čahure od aluminijske legure

Materijal svornjaka i lopatice: 6101-T63 presvučen kositrom, unutarnja lopatica s 4 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 56% IACS (20 stupnjeva)
Struja: 3150A
Nazivni napon: 2,5 kV, BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer rupe spremnika: Φ77,8, sklop s 4 vijka. Materijal klina i lopatice: 6101-T63 pokositreno, unutarnja lopatica 4 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 56% IACS (20 stupnjeva)
Struja: 3150A
Nazivni napon: 2,5 kV, BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77,8, sklop s 4 vijka.

2B serija bakrene epoksidne čahure

Materijal svornjaka i lopatice: C11000 pokositreno, unutarnja lopatica s 4 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 101 % IACS (20 stupnjeva)
Nazivna struja: 4300A
Nazivni napon: 2,5 kV BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77.8.4 sklop vijaka. Materijal svornjaka i lopate: C11000 pokositreno, unutarnja lopata 4 rupe, vanjska lopata vidi tablicu.
Električna vodljivost: 101 % IACS (20 stupnjeva)
Nazivna struja: 4300A
Nazivni napon: 2,5 kV BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77.8.4 sklop vijka.

3B-2200 serija bakrenih epoksidnih čahura

Materijal svornjaka i lopatice: C11000 pokositreno, unutarnja lopatica s 2 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 101% IACS (20 stupnjeva)
Struja: 2200A
Nazivni napon: 2 5kV BIL 45kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77,8. Sklop s 4 vijka. Materijal svornjaka i lopatice: C11000 pokositreno, unutarnja lopatica s 2 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 101% IACS (20 stupnjeva)
Struja: 2200A
Nazivni napon: 2 5kV BIL 45kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77,8. Montaža od 4 vijka.

3B-3300 serija bakrenih epoksidnih čahura

Materijal svornjaka i lopatice: C11000 pokositreno, unutarnja lopatica s 2 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 101% IACS (20 stupnjeva)
Nazivna struja: 3300A
Nazivni napon: 2,5 kV BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77.8.4 sklop vijka.

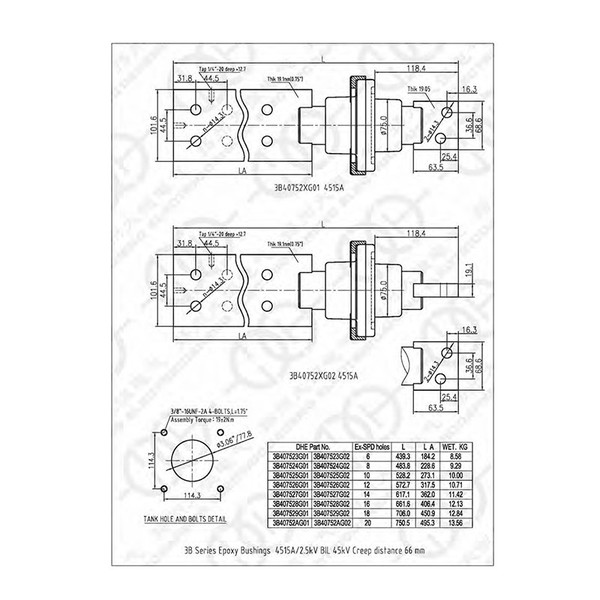

3B-4515 serija bakrenih epoksidnih čahura

Materijal svornjaka i lopatice: C11000 pokositreno, unutarnja lopatica s 2 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 101% IACS (20 stupnjeva)
Trenutna snaga: 4515A
Nazivni napon: 2,5 kV BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77.8.4 sklop vijka.

4B-4515 serija bakrenih epoksidnih čahura

Materijal svornjaka i lopatice: C11000 pokositreno, unutarnja lopatica s 4 rupe, vanjska lopatica vidi tablicu.
Električna vodljivost: 101% IACS (20 stupnjeva)
Trenutna snaga: 4515A
Nazivni napon: 2,5 kV BIL 45 kV
Temperatura primjene: -40~ 130 stupnjeva
Promjer otvora spremnika: Φ77.8.4 sklop vijka.

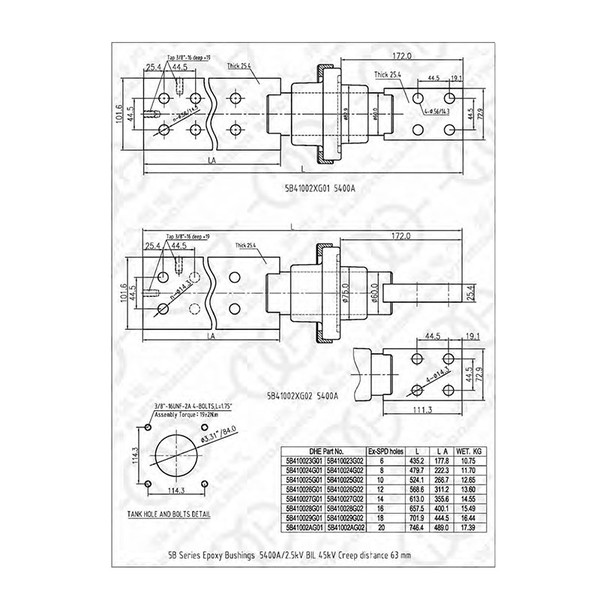

5B-5400 serija bakrenih epoksidnih čahura

6B-6500 serija bakrenih epoksidnih čahura

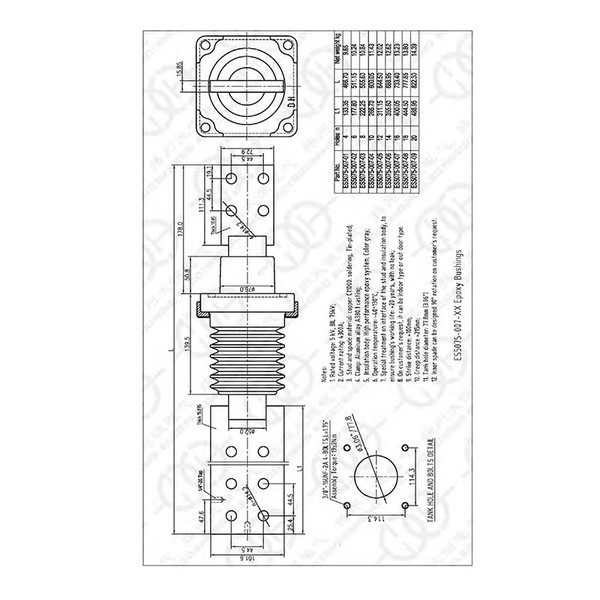

Epoksidna čahura serije ES5075

Nazivni napon: 5 kV, BIL 75kV;
Nazivna struja: 2200A ~ 4515A
Materijal svornjaka i lopatice: bakar C11000. lemljenje srebrom, pokositreno;
Stezaljka: aluminijska legura;
Izolacijsko tijelo: epoksidni sustav visokih performansi, Boja: siva;
Radna temperatura: -40~130 stupnjeva,
Posebna obrada na spoju klina i izolacijskog tijela, kako bi se osigurao rad čahure
life: >20 godina, bez curenja;
Po želji kupca može biti unutarnjeg i vanjskog tipa.
Udarna udaljenost: > 100 mm;
Puzna udaljenost > 215 mm;
Promjer otvora spremnika: 77,8 mm (3,06")
Unutarnja lopata može se oblikovati rotacijom od 90 stupnjeva na zahtjev kupca.

Epoksidna čahura serije ES1230-001

Nazivni napon: 1 ,2kV, BIL30kV;
Nazivna struja: 800A;
Materijal svornjaka i lopatice: bakrena šipka s okruglim rubom 1,25*3/8", C11000 pokositreno;
Stezaljka: nehrđajući čelik 304
Izolacijsko tijelo: epoksidni sustav visokih performansi, Boja: siva;
Radna temperatura: -40~ 130 stupnjeva,
Promjer rupe spremnika: 65.0mm

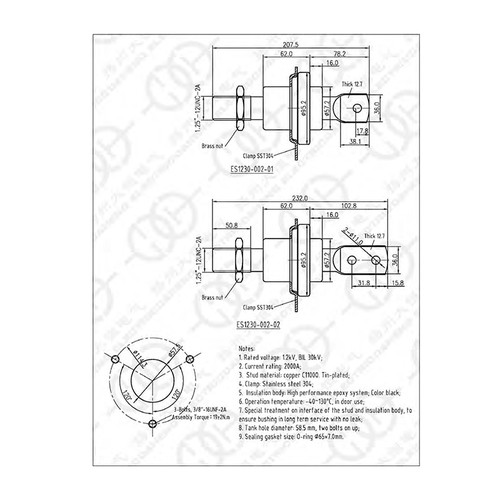

Epoksidna čahura serije ES1230-002
